付録#

プログラミング環境#

JupyterとPythonスクリプトの使い分け#

Jupyterは短いコードを逐次実行しながら結果を確認するのには適しているが,コードが長くなると分かりにくくなる.そこで,コードが長くなってきたら関数やクラスに適宜まとめてスクリプト(.pyファイル)に保存すると良い.保存したスクリプトはNumPyやPandasと同じようにimportできるので,Jupyter上ではimportしたスクリプト内の関数を実行するだけにすると結果が整理しやすい.その際,以下に説明する自作モジュールの自動リロードの設定をしておくと便利である.

※ ローカル環境で.pyファイルを編集するにはエディタを使用する.Windowsに標準搭載されているメモ帳を使うのが最も手軽だが,非常に使いづらいので推奨しない.まずは自分の好みに合うエディタを探すことを推奨する.よく使われるエディタは以下の通り:

  • Visual Studio Code(推奨)

  • Atom

  • Sublime Text

Jupyterのconfigファイル#

  • ターミナルで以下を実行する

    jupyter notebook --generate-config

    • C:\Users\username\.jupyterの中にjupyter_notebook_config.pyというファイルができる.

  • jupyter_notebook_config.pyを開いて以下を追加

    c=get_config()
    c.NotebookApp.notebook_dir="起動ディレクトリのパス"

  • これにより,Jupyter Labを起動したときに指定したフォルダが開かれる

Ipythonのプロファイル#

Ipythonプロファイルを作成すると,jupyterの起動時に自動実行したいコマンドを設定できる.

  • ターミナルで以下を実行する

    ipython profile create profile_name

    • C:\Users\username\.ipython\prifile_namestartupフォルダが作成される.

  • startupフォルダの中に00.ipyというファイル(スタートアップスクリプト)を作り,自動実行したいコマンドを記述する.

  • 例えば,以下はよく使うので自動importしておくと良い

    import os
    import sys
    import matplotlib.pyplot as plt
    import numpy as np
    import pandas as pd

  • 自作のモジュール(例えばmy_module.py)をimportして使う場合,my_module.pyを一度jupyterでimportした後に,ローカルでmy_module.pyを変更することがよくある.このとき,ローカルで行った変更内容はjupyter側には自動で反映されない.そこで,スタートアップスクリプトに以下を加えておくと自作モジュールの変更が自動で反映される.

    %load_ext autoreload
    %autoreload 2
    %matplotlib inline


例として,sport_dataフォルダの中にmoduleフォルダを作り,以下のプログラムをmy_module.pyとして保存する.

def my_func():
    for i in range(5):
        print("test%s" % i)

if __name__ == '__main__':
    my_func()

つまり,このPythonスクリプトのパスはC:\Users\username\OneDrive\sport_data\module\my_module.pyとなる.

これを単にPythonスクリプトとして実行すると,if __name__ == '__main__':以下のコマンドが実行される:

%run "./module/my_module.py"

一方,これをモジュールとしてインポートするには以下のようにする:

import module.my_module as mm

この状態でmy_module内の関数my_func()を以下のようにmm.my_func()として実行できる:

mm.my_func()

スタートアップスクリプト内にautoreloadの設定を書いている場合は,ローカルでmy_module.pyを書き換えたら即座に変更内容が反映されるはずである.

mm.my_func()

Google Colab#

Google Colab(正式名称はGoogle Colaboratoty)はgoogleが提供するPython実行環境であり,Jupyter Notebookがベースになっている. 実際,Google Colabで作成したノートブックは".ipynb形式"で保存されるので,相互互換性がある. Google Colabの特徴は以下の通りである:

  • ブラウザ上で動作する

  • 基本操作はJupyter Notebookと似ている(細かい操作方法は異なる)

  • 作成したノートブックはGoogle Drive上に保存される

    • Google Driveが必要(なのでGoogle アカウントも必要)

  • pythonの環境構築が不要(新たにモジュールをインストールすることも可能)

  • 無料でGPUを使用可能

特に,Jupyter Notebookの場合は自分のPC上にpython環境を構築する必要があるが,Google Colabはその必要がない点がメリットである. また,GPUが無料で使用可能なので,重い計算を行う際にも重宝する. 本講義では,基本的にJupyter Labを用いるが,Google Colabを用いても問題ない.

Google colabでjupyter notebookを開く#

  • Google Driveを開いて作業フォルダに移動

  • 既存の.ipynbファイルを選択するとGoogle Colabが開く

  • 新規作成作成の場合は以下

    • [右クリック]→[その他]→[Google Colaboratory]

必要なモジュールをimportする#

  • google colabにインストールされていないモジュール(japanize_matplotlibなど)

    !pip install japanize-matplotlib
    import japanize_matplotlib

  • 既にインストールされているモジュール

    import numpy as np


Google Driveをマウントする#

Google Driveに保存した自作モジュールやファイルにアクセスしたい場合はGoogle Driveをマウントする必要がある.

  • 以下を実行する

    from google.colab import drive
    drive.mount('/content/drive')

  • 「このノートブックにGoogleドライブのファイルへのアクセスを許可しますか?」と聞かれるので「Google ドライブに接続」を選択

  • 自分のGoogleアカウントを選択し,「許可」を選択

自作モジュールをimportする#

import sys
sys.path.append('/content/drive/My Drive/***')

import ***.xxx

※ なお,自作モジュールの変更を反映したい場合は[ランタイムを出荷時設定にリセット]し,再度マウントする

matplotlibのスタイルファイルを読み込む#

import matplotlib.pyplot as plt
plt.style.use('/content/drive/My Drive/***/matplotlibrc')

NumPy#

ファンシーインデックス参照#

インデックス参照では1つの要素だけにしかアクセスできなかった. また,配列のスライスでは,複数の要素を抽出できたが,連続した要素や1つおきの要素など規則的な抽出しか実現できなかった. そこで,任意の要素を複数抽出する方法として,ファンシーインデックス参照がある. これは,複数のインデックスを配列として指定するという方法であり,NumPy配列特有の機能である.

1次元配列の場合#

x = np.random.randint(100, size=10)
x
array([89, 55, 79, 36, 61, 86, 38, 65, 28, 25])
# 3番目,4番目,7番目要素
x[[3, 4, 7]]
array([36, 61, 65])
# 3番目,7番目,4番目要素(順番が異なる)
x[[3, 7, 4]]
array([36, 65, 61])
# 3番目要素を5個
x[[3, 3, 3, 3, 3]]
array([36, 36, 36, 36, 36])

以下のように,インデックスを2次元配列で与えると,抽出された配列も同じ形状となる.

# 2次元のインデックス配列を与える
x[np.array([[3, 7], [4, 5]])]
array([[36, 65],
       [61, 86]])

2次元配列の場合#

通常のインデックス参照と同様に,行→列の順で指定する. 1次元のインデックス配列を指定すると,複数の行を抽出できる.

x2 = np.array([[ 0,  1,  2,  3],
               [ 4,  5,  6,  7],
               [ 8,  9, 10, 11]])
x2
array([[ 0,  1,  2,  3],
       [ 4,  5,  6,  7],
       [ 8,  9, 10, 11]])
# 第0行と第2行を抽出
x2[[0, 2]]
array([[ 0,  1,  2,  3],
       [ 8,  9, 10, 11]])

複数の列を抽出するには,スライスと組み合わせる.

# 第1列と第3列を抽出
x2[:, [1, 3]]
array([[ 1,  3],
       [ 5,  7],
       [ 9, 11]])

2次元配列の複数の要素を一辺に抽出することもできる. 例えば,以下はx2[0, 2], x2[1, 1], x2[2, 3]を抽出する例である.

x2[[0, 1, 2], [2, 1, 3]]
array([ 2,  5, 11])

条件を満たす要素のインデックスを取得#

np.where関数を用いると,配列の中で条件を満たす要素のインデックスを取得することができる.

x1 = np.random.randint(0, 100, 10)
x1
array([62, 67, 19, 58, 14, 12, 47, 20, 76, 68])
np.where(x1 > 50)
(array([0, 1, 3, 8, 9]),)

この場合,インデックスが0,2,9の要素が条件を満たしている.ただし,上のようにタプルが返るので注意する.

2次元の場合には以下のようになる.

x2 = np.array([[1,2,3], [4,5,6]])
x2
array([[1, 2, 3],
       [4, 5, 6]])
np.where(x2 < 4)
(array([0, 0, 0]), array([0, 1, 2]))

この場合,戻り値は(行方向のインデックス配列, 列方向のインデックス配列)となる. つまり,条件を満たすインデックスは(0, 0), (0, 1), (0, 2)である.

配列の形状変更#

要素数を保った形状変更#

配列のサイズ(全要素数)を保ったまま形状(次元数)を変更するにはreshapeメソッドを用いる. 例えば,1次元配列を3行3列の配列に変更するには次のようにする.

x1 = np.arange(1, 10)
x1
array([1, 2, 3, 4, 5, 6, 7, 8, 9])
# 1次元配列を3行3列に変更
x2 = x1.reshape(3, 3)
x2
array([[1, 2, 3],
       [4, 5, 6],
       [7, 8, 9]])

ただし,元の配列と形状変更後の配列のサイズは同じでなければならない.

print(x1.size)
print(x2.size)
9
9

配列の形状を指定する際に1つの次元だけ-1とすると,他の次元から自動的にサイズを補完してくれる

x1.reshape((-1, 3))
array([[1, 2, 3],
       [4, 5, 6],
       [7, 8, 9]])

これを使うと,2次元配列を1次元配列に変更することができる.

x2.reshape(-1)
array([1, 2, 3, 4, 5, 6, 7, 8, 9])

配列の連結#

複数のNumpy配列を連結するには,concatenate関数を用いる. また,同様の機能を持つ関数として,block関数,vstack関数,hstack関数があるがここでは触れない.

x = np.array([1, 2, 3])
y = np.array([3, 2, 1])
z = np.array([99, 99, 99])
# 2つの1次元配列の連結
np.concatenate([x, y])
array([1, 2, 3, 3, 2, 1])
# 複数の1次元配列の連結
np.concatenate([x, y, z])
array([ 1,  2,  3,  3,  2,  1, 99, 99, 99])

2次元配列の場合には連結方向を指定する. 連結方向は縦方向(行方向)の場合axis=0 ,横方向(列方向)の場合axis=1とする.

x2 = np.array([[1,2,3], [4,5,6]])
y2 = np.array([[7,8,9], [10,11,12]])
# 縦(行方向)に連結
np.concatenate([x2, y2], axis=0)
array([[ 1,  2,  3],
       [ 4,  5,  6],
       [ 7,  8,  9],
       [10, 11, 12]])
# 横(列方向)に連結
np.concatenate([x2, y2], axis=1)
array([[ 1,  2,  3,  7,  8,  9],
       [ 4,  5,  6, 10, 11, 12]])

配列の削除#

np.delete関数で配列から任意の行や列を削除できる.

x = np.arange(12).reshape(3, 4)
x
array([[ 0,  1,  2,  3],
       [ 4,  5,  6,  7],
       [ 8,  9, 10, 11]])
# 第1行を削除
np.delete(x, 1, axis=0)
array([[ 0,  1,  2,  3],
       [ 8,  9, 10, 11]])
# 第0行と1行を削除
np.delete(x, [0, 1], 0)
array([[ 8,  9, 10, 11]])
# 第1列を削除
np.delete(x, 1, axis=1)
array([[ 0,  2,  3],
       [ 4,  6,  7],
       [ 8, 10, 11]])
# 第1列と第3列を削除
np.delete(x, [1, 3], axis=1)
array([[ 0,  2],
       [ 4,  6],
       [ 8, 10]])

異なる形状の配列間での演算:ブロードキャスト#

NumPy配列では以上の規則を含むブロードキャストと呼ばれる演算規則が存在する. ブロードキャストとは,異なる形状・サイズの配列同士で演算を行う場合に,一方または両方の配列の形状・サイズを自動的に変更(ブロードキャスト)する仕組みである.

ブロードキャストは以下のルールに従う:

  • ルール1:2つの配列の次元数(ndim)を揃える

    • 2つの配列の次元数(ndim)が異なる場合,次元数が少ない方の配列の次元を1つ増やす.

    • 増やした次元のサイズは1とする.

  • ルール2:2つの配列の形状(shape)を揃える

    • 2つの配列の各次元の長さが異なる場合,サイズが1の次元に限り他方の配列に合うようにサイズを引き伸ばす.

    • これにより形状が合わない場合はエラーとなる.

x2 = np.array([[1,2,3], [4,5,6]])
print('shape:', x2.shape)
print('ndim:', x2.ndim)
x2
shape: (2, 3)
ndim: 2
array([[1, 2, 3],
       [4, 5, 6]])
y1 = np.array([[1], [2]])
print('shape:', y1.shape)
print('ndim:', y1.ndim)
y1
shape: (2, 1)
ndim: 2
array([[1],
       [2]])
z1 = np.array([1, 2, 3])
print('shape:', z1.shape)
print('ndim:', z1.ndim)
z1
shape: (3,)
ndim: 1
array([1, 2, 3])
# 形状(2, 3)と(2, 1)
x2+y1
array([[2, 3, 4],
       [6, 7, 8]])
# 形状(2, 3)と(1, 3)
x2+z1
array([[2, 4, 6],
       [5, 7, 9]])
# 形状(2, 1)と(1, 3)
y1+z1
array([[2, 3, 4],
       [3, 4, 5]])

以下はエラーになる

x2_2 = np.array([[1,2,3], [4,5,6], [7,8,9]])
print('shape:', x2_2.shape)
print('ndim:', x2_2.ndim)
x2_2
shape: (3, 3)
ndim: 2
array([[1, 2, 3],
       [4, 5, 6],
       [7, 8, 9]])
# 形状(3, 3)と(2, 1):エラーが出る
x2_2 + y1
---------------------------------------------------------------------------
ValueError                                Traceback (most recent call last)
Cell In[38], line 2
      1 # 形状(3, 3)と(2, 1):エラーが出る
----> 2 x2_2 + y1

ValueError: operands could not be broadcast together with shapes (3,3) (2,1)

Pandas#

Seriesオブジェクト#

Pandasには,DataFrameの他に1次元のデータを扱うためのSeriesオブジェクトが用意されている.DataFrameには行ラベルindexと列ラベルcolumnsが付与されたが,Seriesにはindexだけが付与されるSeriesはDataFrameから特定の1列を抜き出したものであり,基本的な操作方法はDataFrameと同じである.実際のデータ分析においてSeriesを単体で用いることはあまりないが,DataFrameを1列だけ取り出したり,ブールインデックスを扱ったりすると遭遇する.

SeriesはDataFrameから1列または1行を取り出すことで生成できる. また,pd.Series関数により,リスト,NumPy配列,辞書などから生成することもできる.

df = pd.read_csv('./df_sample.csv',\
                 header=0, index_col=0, usecols=None)
df['t']
A      2
B     64
C    350
D    600
Name: t, dtype: int64
type(df['t'])
pandas.core.series.Series
# リストから作成
sr = pd.Series([0.25, 0.5, 0.75, 1.0],
               index = ['A', 'B', 'C', 'D'])
sr
A    0.25
B    0.50
C    0.75
D    1.00
dtype: float64

Seriesオブジェクトの属性や参照の方法はDataFrameと同じである.

# NumPy配列に変換
sr.values
array([0.25, 0.5 , 0.75, 1.  ])
# ラベルを取得
sr.index
Index(['A', 'B', 'C', 'D'], dtype='object')
# ラベル'A'の要素を取り出す
sr['A']
0.250
# loc属性でラベル'A'の要素を取り出す
sr.loc['A']
0.250
# iloc属性で0番目要素を取り出す
sr.iloc[0]
0.250

指定したラベルの順に並べ替える:reindexメソッド#

reindexメソッドを用いると,指定した行・列ラベルの順番にDataFrameを並べ替えることができる.
なお,単にラベルを昇順・降順に並べ替えたい場合は既に説明したsort_indexメソッドを用いた方が良い.

# 指定した行ラベルの順に並び替え
df.reindex(index=[0, 1, 2, 3])
t player x y
0 NaN NaN NaN NaN
1 NaN NaN NaN NaN
2 NaN NaN NaN NaN
3 NaN NaN NaN NaN
# 指定した列ラベルの順に並び替え
df.reindex(columns=['c', 'a', 'b'])
c a b
A NaN NaN NaN
B NaN NaN NaN
C NaN NaN NaN
D NaN NaN NaN
# 新たなラベルの指定
df.reindex(index=[0, 1, 2, 3, 4, 5])
t player x y
0 NaN NaN NaN NaN
1 NaN NaN NaN NaN
2 NaN NaN NaN NaN
3 NaN NaN NaN NaN
4 NaN NaN NaN NaN
5 NaN NaN NaN NaN
# 新たなラベルを指定し,欠損値を穴埋め
df.reindex(index=[0, 1, 2, 3, 4, 5], fill_value=0)
t player x y
0 0 0 0.0 0.0
1 0 0 0.0 0.0
2 0 0 0.0 0.0
3 0 0 0.0 0.0
4 0 0 0.0 0.0
5 0 0 0.0 0.0

データの結合#

複数のDataFrameがあったとき,これらを結合する方法として,concat関数,merge関数,join関数が用意されている. concat関数は縦方向と横方向に連結ができる. 一方,merge関数とjoin関数は横方向に連結する関数であり,merge関数は特定の列,join関数はindexを基準に連結する. ここでは,concat関数だけを説明する.

concat関数

concat関数は次の形式で実行する:

pd.concat([df1, df2, ...], axis=0, join='outer')

axis引数に0を指定すると縦方向,1を指定すると横方向に連結される(デフォルトは0). join引数は'outer'または'inner'を指定する(デフォルトは'outer').挙動は以下で説明する.

df1 = pd.DataFrame(np.arange(0, 6).reshape(2, 3),
                   columns=['a', 'b', 'c'])
df1
a b c
0 0 1 2
1 3 4 5
# 列ラベルが一部異なるDataFrame
df2 = pd.DataFrame(np.arange(6, 12).reshape(2, 3),
                   columns=['a', 'e', 'f'])
df2
a e f
0 6 7 8
1 9 10 11
# 行ラベルが一部異なるDataFrame
df3 = pd.DataFrame(np.arange(6, 12).reshape(2, 3),
                   columns=['d', 'e', 'f'],
                   index=[1, 2])
df3
d e f
1 6 7 8
2 9 10 11

縦方向の連結(axis=0

縦に連結する場合はaxis=0を指定する.列ラベル(columns)が同じ場合,そのまま縦に連結される.連結するDataFrameは2個以上でも良い.

# 縦に連結(列ラベルが同じ場合)
pd.concat([df1, df1, df1], axis=0)
a b c
0 0 1 2
1 3 4 5
0 0 1 2
1 3 4 5
0 0 1 2
1 3 4 5

列ラベルが一部異なる場合,新たな列が追加される.

# 縦に連結(列ラベルが一部異なる場合)
pd.concat([df1, df2], axis=0)
a b c e f
0 0 1.0 2.0 NaN NaN
1 3 4.0 5.0 NaN NaN
0 6 NaN NaN 7.0 8.0
1 9 NaN NaN 10.0 11.0

join='inner'を指定すると,ラベルが共通の列だけが残る.

# 縦に連結(列ラベルが一部異なる場合)
pd.concat([df1, df2], axis=0, join='inner')
a
0 0
1 3
0 6
1 9

横方向の連結(axis=1)

横に連結する場合はaxis=1を指定する.行ラベル(index)が同じ場合,そのまま横に連結される.

# 横に連結(行ラベルが同じ場合)
pd.concat([df1, df1], axis=1)
a b c a b c
0 0 1 2 0 1 2
1 3 4 5 3 4 5

行ラベルが一部異なる場合,新たな行が追加される

# 横に連結(行ラベルが一部異なる場合)
pd.concat([df1, df3], axis=1)
a b c d e f
0 0.0 1.0 2.0 NaN NaN NaN
1 3.0 4.0 5.0 6.0 7.0 8.0
2 NaN NaN NaN 9.0 10.0 11.0

join='inner'を指定すると,ラベルが共通の行だけが残る.

# 横に連結(行ラベルが同じ場合)
pd.concat([df1, df3], axis=1, join='inner')
a b c d e f
1 3 4 5 6 7 8

データの重複処理#

重複データの削除(drop_duplicatesメソッド)

pandasで重複したデータを削除するにはdrop_duplicatesメソッドを用いる.drop_duplicatesメソッドは以下のように指定する:

    df.drop_duplicates(keep='first', subset=['列名1', '列名2', ...])

keep引数は重複した複数行のうち,削除しないで残す(keepする)行を指定する.デフォルトではkeep='first'となっており,重複した行のうち最初の行が残る.keep='last'とすると最後の行が残り,keep=Falseとすれば重複する全ての行が削除される. また,デフォルトでは全ての列の値が一致しているときに重複と見なされるが,特定の列だけで判断したい場合はsubset引数に列名のリストを指定する.

dict_data = {'t':[2, 64, 64, 350, 600, 600, 600],
             'player':['ozora', 'misaki', 'misaki', 'wakabayashi', 'hyuga', 'hyuga', 'hyuga'],
             'x':[5.0, 20.0, 20.0, 10.5, 32.5, 32.5, 32.5],
             'y':[10.0, 1.0, 1.0, 50.5, 2.5, 2.5, 2.5]}
df = pd.DataFrame(dict_data)
df
t player x y
0 2 ozora 5.0 10.0
1 64 misaki 20.0 1.0
2 64 misaki 20.0 1.0
3 350 wakabayashi 10.5 50.5
4 600 hyuga 32.5 2.5
5 600 hyuga 32.5 2.5
6 600 hyuga 32.5 2.5
# 重複する最初の行を残す
df.drop_duplicates(keep='first', subset=None)
t player x y
0 2 ozora 5.0 10.0
1 64 misaki 20.0 1.0
3 350 wakabayashi 10.5 50.5
4 600 hyuga 32.5 2.5
# 重複する最後の行を残す
df.drop_duplicates(keep='last', subset=None)
t player x y
0 2 ozora 5.0 10.0
2 64 misaki 20.0 1.0
3 350 wakabayashi 10.5 50.5
6 600 hyuga 32.5 2.5
# 重複する全ての行を削除
df.drop_duplicates(keep=False, subset=None)
t player x y
0 2 ozora 5.0 10.0
3 350 wakabayashi 10.5 50.5

重複データの検出(duplicatedメソッド)

重複したデータを検出するにはduplicatedメソッドを用いる.duplicatedメソッドは以下のように指定する:

    df.duplicated(keep='first', subset=['列名1', '列名2', ...])

duplicatedメソッドを適用すると,重複した行をTrue,それ以外の行をFalseとするブール値のSeriesが得られる. keep引数は重複した複数行のうち,検出しない行を指定する(重複を削除するときに残る行なのでkeep).デフォルトではkeep='first'となっており,重複した行のうち最初の行がFalseとなる.keep='last'とすると最後の行がFalseとなり,keep=Falseとすれば重複する全ての行がTrueとなる. また,デフォルトでは全ての列の値が一致しているときに重複と見なされるが,特定の列だけで判断したい場合はsubset引数に列名のリストを指定する.

df.duplicated(keep=False, subset=None)
0    False
1     True
2     True
3    False
4     True
5     True
6     True
dtype: bool
df.duplicated(keep='first', subset=None)
0    False
1    False
2     True
3    False
4    False
5     True
6     True
dtype: bool
df.duplicated(keep='last', subset=None)
0    False
1     True
2    False
3    False
4     True
5     True
6    False
dtype: bool
df.duplicated(keep=False, subset=['t', 'player', 'x'])
0    False
1     True
2     True
3    False
4     True
5     True
6     True
dtype: bool

重複した行はブールインデックス参照によって抽出できる.

# 重複する全ての行を検出
df.loc[df.duplicated(keep=False, subset=None)]
t player x y
1 64 misaki 20.0 1.0
2 64 misaki 20.0 1.0
4 600 hyuga 32.5 2.5
5 600 hyuga 32.5 2.5
6 600 hyuga 32.5 2.5
# 重複する最初の行は検出しない
df.loc[df.duplicated(keep='first', subset=None)]
t player x y
2 64 misaki 20.0 1.0
5 600 hyuga 32.5 2.5
6 600 hyuga 32.5 2.5
# 重複する最後の行は検出しない
df.loc[df.duplicated(keep='last', subset=None)]
t player x y
1 64 misaki 20.0 1.0
4 600 hyuga 32.5 2.5
5 600 hyuga 32.5 2.5

Matplotlib#

描画結果の出力先#

Matplotlibは使う環境によってグラフを画面に出力する方法が異なる. ここではJupyter NotebookとPythonスクリプトでの出力方法を解説する.

(デフォルト)Jupyter Labで実行し,Notebook内に表示する

Jupyterのマジックコマンド%matplotlibの後にinlineを指定すると,コードセルの下に描画結果が表示される. デフォルトではこの設定になっているはずである.

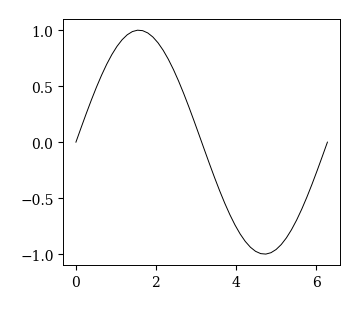

# notebook内に出力する
%matplotlib inline
fig, ax = plt.subplots()
x = np.linspace(0, 2*np.pi)
plt.plot(x, np.sin(x));
../_images/388956799c7624937713c7326d2c747997132d1a93365a39f68df148242f8444.png

Jupyter Labで実行し,別ウインドウに表示する

Jupyterのマジックコマンド%matplotlibの後にtkを指定すると,描画結果が別画面に出力される.

# 別ウインドウに出力する
%matplotlib tk

なお,'inline'や'tk'はバックエンドと呼ばれ,以下が利用可能である.

import matplotlib
# 現在のバックエンドを確認
print(matplotlib.get_backend())
module://matplotlib_inline.backend_inline
# 利用可能なバックエンドのリストを表示
%matplotlib --list
Available matplotlib backends: ['tk', 'gtk', 'gtk3', 'gtk4', 'wx', 'qt4', 'qt5', 'qt6', 'qt', 'osx', 'nbagg', 'webagg', 'notebook', 'agg', 'svg', 'pdf', 'ps', 'inline', 'ipympl', 'widget']

2つのプロットスタイル#

FigureとAxes

Matplotlibの描画エリアは下図のようにFigureオブジェクト, Axesオブジェクトという要素で構成されている. Figureは描画エリア全体を表し,その中に複数のAxes(座標軸)が存在するという構造になっている. グラフのプロットや装飾はAxesオブジェクト(座標軸)のメソッドを用いて行う.

../_images/fig_axes.png

図 1 MatplotlibにおけるFigureオブジェクトとAxesオブジェクト#

Matplotlibには2つのプロットスタイルが存在し,方法1をオブジェクト指向スタイル,方法2をMATLABスタイルと呼ぶ. オブジェクト指向スタイルでは,FigureオブジェクトとAxesオブジェクトを明示的に生成し,生成したオブジェクトのメソッドを用いてグラフを作成する. この方法は,ややコードが長くなるが,グラフの細部の調整を行いたい場合に便利である. 一方,MATLABスタイルはFigureオブジェクトとAxesオブジェクトを明示的に生成しないので,手軽にプロットできるが,複雑なグラフや細かい調整を行うには不便である. 本講義では,オブジェクト指向スタイルを採用する.

(推奨)方法1:オブジェクト指向スタイル

オブジェクト指向スタイルでは,FigureオブジェクトとAxesオブジェクトを明示的に生成した上で,生成したオブジェクトのメソッドを用いてプロットを行う. 基本的には以下の手順に従う.

  1. FigureオブジェクトとAxesオブジェクトを生成する

    fig, ax = plt.subplots(figsize=(4, 3))

  2. Axesオブジェクトのメソッドを用いてプロットする

    ax.plot(x, y, option)
    ax.bar(x, y, option)

  3. Axesを装飾する

    ax.set_xlim(xmin, xmax)
    ax.set_xlabel('X')

  4. Figureを保存する

    fig.savefig('abc.pdf', dpi=80, transparent=True, bbox_inches='tight', pad_inches=0.2)

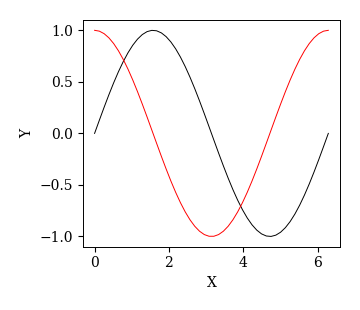

# FigureとAxesを生成する
fig, ax = plt.subplots()

# Axesに対してプロットする
x = np.linspace(0, 2*np.pi)
ax.plot(x, np.sin(x))
ax.plot(x, np.cos(x))

# Axesを装飾する
ax.set_xlabel('X'); ax.set_ylabel('Y')

# Figureを保存する
fig.savefig('./1_axes.pdf', bbox_inches="tight", pad_inches=0.2, transparent=True, dpi=300)
../_images/fdc33ce6fe7a0937b504b9da30b473f0fcd23170f0766888bf8f67a9842a1359.png

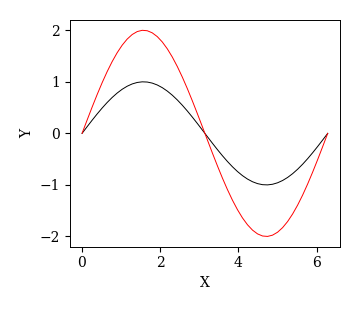

(非推奨)方法2:MATLABスタイル

MATLABスタイルの場合,FigureとAxesの生成は自動的に行われる. オブジェクト指向スタイルでは生成したAxesに対してax.plot()のようにプロットしたが, MATLABスタイルでは,プロット,装飾,保存など全てのコマンドがplt.から始まる. 特に,グラフの装飾のコマンドにset_が付かないことに注意する.

# プロットする
x = np.linspace(0, 2*np.pi)
plt.plot(x, np.sin(x))
plt.plot(x, 2*np.sin(x))

# Axesを装飾する
plt.xlabel('X'); plt.ylabel('Y')

# Figureを保存する
plt.savefig('./1_axes.pdf', bbox_inches="tight", pad_inches=0.2, transparent=True, dpi=300)
../_images/39a5830bdfb9f6c3b88165927922b731736e9608275a79609b2fd1a5754f720f.png

FigureとAxesの生成#

FigureとAxesを同時に生成

plt.subplots(nrows, ncols, option)により,FigureとAxesを同時に生成できる. 通常はnrowsncolsを省略し,fig, ax = plt.subplots()のようにして1つのAxesだけを生成する. 複数のAxesを生成した場合はnrowsに縦方向の分割数,ncolsに横方向の分割数を指定する. 例えば,nrows=2, ncols=3とすると,2×3=6個のAxesが生成される. これ以外に以下のオプションがある.

オプション

内容

指定の仕方

figsize

Figureのサイズ

(width, height)

facecolor

背景の色

'white'(デフォルト), 'red'など

tight_layout

余白の自動調整

True or False

linewidth

枠線の太さ

数値

edgecolor

枠線の色

'black', Noneなど

# Figureと1つのAxesを生成する
fig, ax = plt.subplots()

# Axesに対してプロットする
x = np.linspace(0, 2*np.pi)
ax.plot(x, np.sin(x))
ax.plot(x, np.cos(x))

# Axesを装飾する
ax.set_xlabel('X'); ax.set_ylabel('Y')

# Figureを保存する
fig.savefig('./1_axes.pdf', bbox_inches="tight", pad_inches=0.2, transparent=True, dpi=300)
../_images/fdc33ce6fe7a0937b504b9da30b473f0fcd23170f0766888bf8f67a9842a1359.png
'''複数のAxes'''

# Figureと複数のAxesを生成する
fig, axs = plt.subplots(1, 2, figsize=(7, 2), facecolor='white', tight_layout=True)

# Axesに対してプロットする
x = np.linspace(0, 2*np.pi)
axs[0].plot(x, np.sin(x))
axs[1].plot(x, np.cos(x))

# Axesを装飾する
axs[0].set_xlabel('X'); axs[0].set_ylabel('Y')
axs[1].set_xlabel('X'); axs[1].set_ylabel('Y')

# Figureを保存する
fig.savefig('./2_axes.pdf', bbox_inches='tight')
../_images/c939e818a55f373a2e1dbce290c6d36510d688e2fc92b3bbb0c268989f9e2e7a.png

Figureを生成して,後からAxesを追加

fig = plt.figure()でFigureのみを生成できる.オプションはplt.subplots()と同じ. また,fig.add_subplot(LMN)でAxesを1つずつ追加できる. ここで,Lは行方向の分割数,Mは列方向の分割数,Nは追加したいAxesの番号を表す.

# Figureの生成
fig = plt.figure(figsize=(7, 2))

# Axesの追加
ax1 = fig.add_subplot(121)
ax2 = fig.add_subplot(122)

# Axesに対するプロット
x = np.linspace(0, 2*np.pi)
ax1.plot(x, np.sin(x))
ax2.plot(x, np.cos(x))

# Axesの装飾
ax1.set_xlabel('X'); ax1.set_ylabel('Y')
ax2.set_xlabel('X'); ax2.set_ylabel('Y')

# Figureの保存
fig.savefig('./2_axes.pdf', bbox_inches='tight')
../_images/c939e818a55f373a2e1dbce290c6d36510d688e2fc92b3bbb0c268989f9e2e7a.png

イベントデータの解析#

Pappalardo-Wyscoutデータセット#

データセットに関する情報の入手先#

Pappalardo-Wyscoutデータセットに含まれる全てのデータおよび付加情報は以下で入手できる.

  • データセットの詳細をまとめた論文

    • Pappalardo, L., Cintia, P., Rossi, A. et al. A public data set of spatio-temporal match events in soccer competitions. Sci Data 6, 236 (2019).

  • データの入手先(figshare)

    • ページ最上部でデータセットのバージョンを選択できる(2023年6月現在の最新版はVersion 5)

    • ページ最下部からzipファイルやjsonファイルをダウンロードできる

  • Wyscout API

    • Wyscout社のサポートページ

    • 各データに関する詳細な情報を掲載

  • 日本語の解説サイト

    • 日本語によるデータセットの詳細な説明(作成者に感謝)

    • 一部に情報が古い部分がある

データセットの内容#

Pappalardo-Wyscoutデータセットに含まれる試合は2017年度ヨーロッパリーグ,2018年度FIFAW杯,2016年度UEFAチャンピオンズリーグの全1941試合である.

リーグ・大会名

シーズン

試合数

イベント数

選手数

加工済みデータ

イングランド1部リーグ

2017-18

380

643150

603

event_England.csv

フランス1部リーグ

2017-18

380

632807

629

event_France.csv

ドイツ1部リーグ

2017-18

380

519407

537

event_Germany.csv

イタリア1部リーグ

2017-18

380

647372

686

event_Italy.csv

スペイン1部リーグ

2017-18

380

628659

619

event_Spain.csv

FIFA World Cup

2018

64

101759

736

UEFA Euro Cup

2016

51

78140

552

1941

3251294

4299

Pappalardo-Wyscoutデータセットには,下表のようなデータが含まれている.

データ

ファイル形式

イベントデータ.ボールに関わるイベントの発生時刻,位置,付加情報

events_competition-name.json

リーグ・大会の情報

competitions.json

出場チームの情報

teams.json

出場選手の情報

players.json

審判の情報

referees.json

コーチの情報

coaches.json

イベントIDとイベント名の対応表

eventid2name.csv

イベントに付与されるタグの説明

tags2name.csv

# イベントデータと選手プロフィールの読み込み
df_event = pd.read_csv('./event_England.csv')
df_player = pd.read_csv('./player.csv', header=0)

# 特定の試合を抽出
df_event_game = df_event.loc[df_event['game_id']==2499719]

ボールの軌跡の可視化#

イベントデータを用いると,パスやシュートなどのイベント単位で試合展開を追跡することができる. ここでは,特定の試合に対し,ボールの軌跡を可視化してみよう.

試合の抽出

# 特定の試合を抽出
df_event_game = df_event.loc[df_event['game_id']==2499719].copy()

チーム名の確認

team_id = df_event_game['team_id'].unique()
team_id
array([1609, 1631])

座標の反転(片方のチームだけ)

元のデータでは,両チームの攻撃方向が右方向に統一されている. これだと,試合展開を可視化する際にわかりにくいので,一方のチームの攻撃方向が逆になるように変換する. 以下のように,片方のチーム('team_id'が1631)の\(x, y\)座標から各座標の最大値を引けば良い.

df_event_game.loc[df_event_game['team_id']==team_id[1], ['x1', 'x2']] = 105 - df_event_game.loc[df_event_game['team_id']==team_id[1], ['x1', 'x2']]
df_event_game.loc[df_event_game['team_id']==team_id[1], ['y1', 'y2']] = 68 - df_event_game.loc[df_event_game['team_id']==team_id[1], ['y1', 'y2']]

# 座標の補正(コート外の座標を欠損値にする)
df_event_game.loc[(df_event_game['x1']==0)|(df_event_game['x2']==0), ['x2', 'y2']] = np.nan
df_event_game.loc[(df_event_game['x1']==105)|(df_event_game['x2']==105), ['x2', 'y2']] = np.nan

ボールの軌跡の描画

イベントログにはイベントの始点と終点の座標が収められており,これがおおよそボールの軌跡に対応する. そこで,matplotlibplot関数を用いてイベントの始点と終点の座標を結ぶことで,ボールの軌跡を描いてみる. なお,イベント名が'duel'の場合,始点と終点の座標が同じで'team_id'が異なる2つの行が挿入されている.

df_event_game.loc[df_event_game['event']=='duel'].head()
id game_id half t team_id player_id event subevent x1 y1 x2 y2 goal own_goal assist keypass accurate
7 177959189 2499719 1 14.77 1631 8013 duel air_duel 64.0 57.8 70.4 54.4 0.0 0.0 0.0 0.0 0.0
8 177961218 2499719 1 14.77 1609 0 duel air_duel 64.0 57.8 70.4 54.4 0.0 0.0 0.0 0.0 1.0
12 177959191 2499719 1 21.88 1631 8653 duel air_duel 74.6 36.7 52.5 40.1 0.0 0.0 0.0 0.0 1.0
13 177959181 2499719 1 22.55 1609 25413 duel air_duel 74.6 36.7 52.5 40.1 0.0 0.0 0.0 0.0 0.0
22 177959205 2499719 1 38.19 1631 12829 duel ground_loose_ball_duel 34.6 53.0 30.4 57.8 0.0 0.0 0.0 0.0 1.0

これは,ボール保持チームが特定できないためと考えられる. そこで,イベント名が'duel'の場合には一方のチームの座標だけを黒線で描画し,それ以外はチームごとに色分けして描画することにする. 以下のball_trj関数は,時間帯を3つの引数half, ts, teで指定し,その時間帯でボールの軌跡を描く.

def ball_trj(half=1, ts=0, te=50):
    '''
    half: 前半1, 後半2
    ts: 始点に対応する時刻
    te: 終点に対応する時刻
    '''
    fig, ax = plt.subplots(figsize=(5, 5))
    ax.set_aspect('equal')

    df_event_game['tmp'] = np.nan
    cond = (df_event_game['half']==1) & (df_event_game['t'] > ts) & (df_event_game['t'] < te)

    # チーム0のpass
    X0 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[0]) & (df_event_game['event']!='duel'), ['x1', 'x2', 'tmp']].values.reshape(-1)
    Y0 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[0]) & (df_event_game['event']!='duel'), ['y1', 'y2', 'tmp']].values.reshape(-1)
    ax.plot(X0, Y0, 'o-r', mfc='None')

    # チーム1のpass
    X1 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[1]) & (df_event_game['event']!='duel'), ['x1', 'x2', 'tmp']].values.reshape(-1)
    Y1 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[1]) & (df_event_game['event']!='duel'), ['y1', 'y2', 'tmp']].values.reshape(-1)
    ax.plot(X1, Y1, '^-b', mfc='None')

    # duel
    X2 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[1]) & (df_event_game['event']=='duel'), ['x1', 'x2', 'tmp']].values.reshape(-1)
    Y2 = df_event_game.loc[cond & (df_event_game['team_id']==team_id[1]) & (df_event_game['event']=='duel'), ['y1', 'y2', 'tmp']].values.reshape(-1)
    ax.plot(X2, Y2, '-k')

    # ハーフウェイライン
    ax.plot([52.5, 52.5], [0, 68], 'k--')

    # 描画範囲とラベル
    ax.set_xlim(0, 105); ax.set_ylim(0, 68)
    ax.set_xlabel('$X$'); ax.set_ylabel('$Y$')

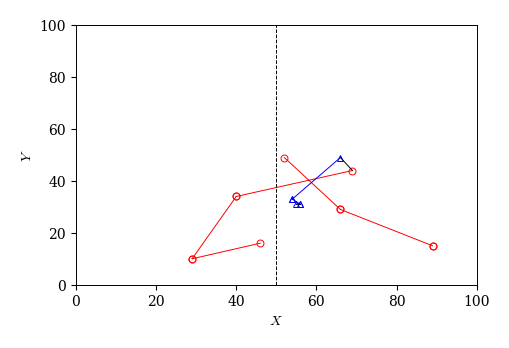

ball_trj(half=1, ts=100, te=200)
../_images/03312f52b30eef8679370ea59978036ca410d0cfa13d4ae9ad5c04eb5bac40f6.png

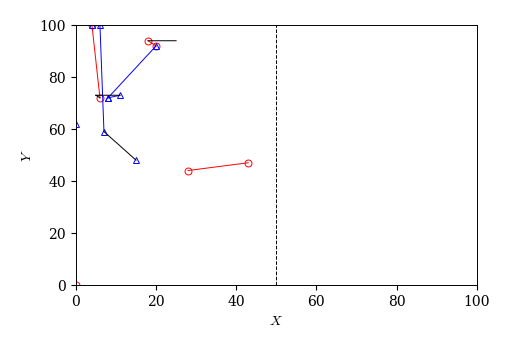

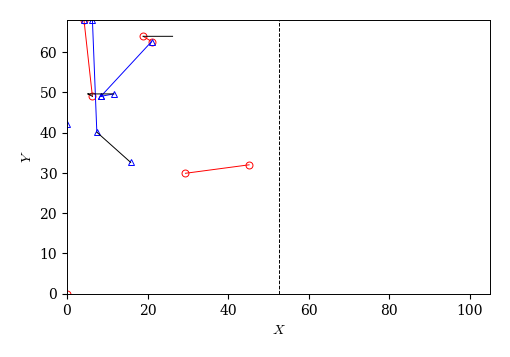

ball_trj(half=2, ts=2000, te=2050)
../_images/946ed6f9aa2d738d4fbf88a779707956cbb10baef6aa60bd7c24417323315fcd.png

選手間のパス数#

特定の試合における選手間のパス数を可視化してみよう. 本来,このような解析にはnetworkxという専用のライブラリを使うべきだが,以下ではpandasとseabornという可視化ライブラリを用いて実装する.

試合の抽出

# 特定の試合を抽出
df_event_game = df_event.loc[df_event['game_id']==2499719].copy()

パスリストの作成

選手間のパス数を求めるには,パスの出し手と受け手の情報が必要である. しかし,イベントログdf_eventにはパスの出し手の情報しかないので,受け手の情報を加える必要がある. イベント名が'pass'の行については,次の行の選手IDがパスの受け手に対応するので,以下のようにパスリストpass_listを作成できる. なお,イベントログには選手ID('player_id')の情報しかないので,選手プロフィールdf_playerのデータを用いて選手名を追加する. 以下のように,replaceメソッドを用いて,選手ID('player_id')を選手名('name')に置換すれば良い.

# イベント名が'pass'の行を抽出
df_event_pass = df_event_game.loc[df_event_game['event']=='pass', ['player_id', 'team_id']]

# パスリストの作成
pass_list = pd.DataFrame({'player_id': df_event_pass['player_id'].values[:-1],
                   'player_id2': df_event_pass['player_id'].values[1:],
                   'team_id': df_event_pass['team_id'].values[:-1],
                   'team_id2': df_event_pass['team_id'].values[1:]})

# パスリストに選手名を追加
pass_list['name'] = pass_list['player_id'].replace(df_player['player_id'].values, df_player['name'].values)
pass_list['name2'] = pass_list['player_id2'].replace(df_player['player_id'].values, df_player['name'].values)
pass_list
player_id player_id2 team_id team_id2 name name2
0 25413 370224 1609 1609 A_Lacazette R_Holding
1 370224 3319 1609 1609 R_Holding M_Özil
2 3319 120339 1609 1609 M_Özil Mohame_Elneny
3 120339 167145 1609 1609 Mohame_Elneny Bellerín
4 167145 3319 1609 1609 Bellerín M_Özil
... ... ... ... ... ... ...
830 217078 8488 1631 1631 D_Amartey W_Morgan
831 8488 265366 1631 1631 W_Morgan W_Ndidi
832 265366 8653 1631 1631 W_Ndidi H_Maguire
833 8653 8480 1631 1631 H_Maguire K_Schmeichel
834 8480 49876 1631 1609 K_Schmeichel G_Xhaka

835 rows × 6 columns

パス数行列の作成

チーム内の選手 \(i\)\(j\) 間のパス数を要素とする行列をパス数行列と呼ぶことにする. パス数行列の \((i, j)\) 成分は選手 \(i\) から \(j\) へのパスを表す. 以下はfor文によってパス数行列を作成する例である.

# チームIDの取得
team_id = df_event_game['team_id'].unique() # 2チームのチームID
player_id_0 = pass_list.loc[pass_list['team_id']==team_id[0], 'name'].unique() # チーム0の選手ID
player_id_1 = pass_list.loc[pass_list['team_id']==team_id[1], 'name'].unique() # チーム1の選手ID

# チーム0のパス数行列を作成
A0 = pd.DataFrame(index=player_id_0, columns=player_id_0, dtype=int)
for i in player_id_0:
    for j in player_id_0:
        A0.loc[i, j] = len(pass_list.loc[(pass_list['name']==i) & (pass_list['name2']==j)])

# チーム1のパス数行列を作成
A1 = pd.DataFrame(index=player_id_1, columns=player_id_1, dtype=int)
for i in player_id_1:
    for j in player_id_1:
        A1.loc[i, j] = len(pass_list.loc[(pass_list['name']==i) & (pass_list['name2']==j)])
A0
A_Lacazette R_Holding M_Özil Mohame_Elneny Bellerín G_Xhaka S_Kolašinac Nach_Monreal P_Čech A_Oxlade-Chamberlain D_Welbeck O_Giroud A_Ramsey T_Walcott
A_Lacazette 0.0 1.0 2.0 2.0 0.0 5.0 1.0 1.0 0.0 0.0 0.0 1.0 0.0 0.0
R_Holding 1.0 0.0 4.0 11.0 8.0 5.0 4.0 12.0 2.0 0.0 1.0 0.0 0.0 0.0
M_Özil 5.0 6.0 3.0 3.0 8.0 19.0 9.0 5.0 1.0 5.0 4.0 0.0 1.0 0.0
Mohame_Elneny 1.0 8.0 7.0 1.0 10.0 16.0 4.0 6.0 1.0 5.0 2.0 0.0 0.0 0.0
Bellerín 3.0 10.0 11.0 11.0 0.0 6.0 3.0 0.0 2.0 1.0 0.0 0.0 2.0 0.0
... ... ... ... ... ... ... ... ... ... ... ... ... ... ...
A_Oxlade-Chamberlain 3.0 1.0 6.0 4.0 3.0 9.0 5.0 3.0 2.0 0.0 4.0 2.0 1.0 1.0
D_Welbeck 1.0 1.0 3.0 2.0 0.0 2.0 1.0 0.0 0.0 4.0 0.0 0.0 1.0 0.0
O_Giroud 1.0 0.0 1.0 0.0 0.0 0.0 0.0 0.0 0.0 2.0 0.0 0.0 1.0 0.0
A_Ramsey 0.0 0.0 1.0 0.0 2.0 0.0 1.0 1.0 0.0 1.0 0.0 1.0 0.0 0.0
T_Walcott 0.0 0.0 0.0 0.0 0.0 0.0 1.0 0.0 0.0 1.0 0.0 0.0 0.0 0.0

14 rows × 14 columns

パス数行列の可視化

パス数行列を可視化する方法はいくつか考えられる. 例えば,選手を点,選手間のパス数を線の太さに対応させた図で表す方法がある. このような図はネットワーク呼ばれ,サッカーのデータ分析における標準的な手法となっている. しかし,ネットワークの分析と可視化にはnetworkxなどの専用ライブラリの知識が必要となるので,ここではより直接的にヒートマップを用いた可視化方法を採用する. 以下のplot_corr_mat関数は,seabornという可視化ライブラリを用いてパス数行列をヒートマップで可視化する.

import seaborn
def plot_corr_mat(A):
    fig, ax = plt.subplots(figsize=(5, 5))

    # ヒートマップの作成
    seaborn.heatmap(A, ax=ax,
                    linewidths=0.1, # セル間の線の太さ
                    linecolor='w',  # セル間の線の色
                    cbar=True,      # カラーバーの表示
                    annot=True,     # セルに値を表示
                    square=True,    # セルを正方形にする
                    cmap='jet',     # カラーマップの色('Reds', 'Greens', 'Blues'など)
                    cbar_kws={"shrink": .5} # カラーバーのサイズ
                    )
    ax.set_xticklabels(A.columns, fontsize=8) # x軸のラベル
    ax.set_yticklabels(A.index, fontsize=8)   # y軸のラベル
# チーム0のパス数行列のヒートマップ
plot_corr_mat(A0)
../_images/15c33dee4bf00ca49f8317de94ae6d2e5b799fe4cc550eeb87042ee773418dd7.png
# チーム1のパス数行列のヒートマップ
plot_corr_mat(A1)
../_images/33ccace593621de8b864e8cb2799c1ccf6685174f409a32d9106568093617333.png

トラッキングデータの解析#

Pettersen-Alfheimデータセット#

データセットに関する情報の入手先#

Pettersen-Alfheimデータセットの情報は以下で入手できる:

Pettersen-Alfheimデータセットには以下の3試合のデータが含まれている:

日時

対戦カード

データの種類

備考

2013-11-03

Tromsø IL - Strømsgodset

トラッキングデータ
試合映像

2013-11-07

Tromsø IL - Anzhi

トラッキングデータ
試合映像

2013-11-28

Tromsø IL - Tottenham Hotspurs

トラッキングデータ
試合映像
ボールの座標データ

前半40分のみ
ボール座標は手作業で取得

トラッキングデータは以下の2種類の形式で用意されている:

  • raw data:センサから取得した生データ

  • interpolated data:時間単位を0.05秒に統一したデータ

トラッキングデータに含まれる変数は下表の通りである.

変数

データ型

内容

time

string

時刻

18:01:09.05

id

int

選手の識別ID

Homeチームのみ.交代選手は新たなID.

\(x\)

float

\(x\)座標

26.573 m

\(y\)

float

\(y\)座標

29.436 m

heading

float

選手の向き(センサから取得)

\(y\)軸からの角度(rad)

direction

float

選手の移動方向

\(y\)軸からの角度(rad)

energy

float

エネルギー消費量

単位は不明

speed

float

選手の速さ

0.968 m/s

total_distance

float

試合開始からの移動距離

255.584 m

利用規約

  • 選手個人の再識別は禁止

  • 選手・クラブのパフォーマンスプロファイルの作成は禁止

  • 非営利的な研究目的での使用に限定

トラッキングシステム

  • ZXYシステム

    • ZXY Sport Tracking system by ChyronHego (Trondheim, Norway)

  • センサーベルト

    • 選手の胸下に装着

    • 重さ10g

    • 加速度センサ,ジャイロセンサ,心拍計,コンパスを搭載

    • 心拍データはデータセットから除外

    • レシーバーをスタジアム内に設置

ボロノイ領域#

2次元平面上に\(N\)個の個体(母点と呼ぶ)が配置されているとき,平面上の各点を「どの母点から最も近いか」という基準で分割する. このとき,母点\(p\)から最も近い領域のことを母点\(p\)ボロノイ領域と呼ぶ. 通常,近さの基準はユークリッド距離によって定める. 下図は,5つの母点に対するボロノイ領域の例である. この中で,青色で示した領域は母点\(p_{4}\)から最も近い領域,すなわち母点\(p_{4}\)のボロノイ領域である. また,黒丸(●)は各母点のボロノイ領域の交点,点線は境界線を表し,それぞれボロノイ点ボロノイ線と呼ばれる.

チームスポーツにおいては母点を選手に対応させたボロノイ領域が用いられ,各選手の支配領域と解釈される. このとき,ボロノイ線は2人の選手からの距離が等しく,ボロノイ点は2人以上の選手からの距離が等しい場所を表す. よって,守備側チームのボロノイ線とボロノイ点は,攻撃側チームから見ると守備の穴になりやすい場所である.

なお,最近では,「選手\(p\)から最も近い領域」を「選手\(p\)から最も速く到達できる領域」に拡張した優勢領域が盛んに研究されている. 優勢領域を求めるには,各選手から平面上の全ての位置までの到達時間を計算する必要がある. この計算に用いられるモデルは運動モデルと呼ばれ,運動方程式や機械学習に基づく様々なモデルが提案されている.

../_images/voronoi.png

図 2 ボロノイ図の例#

Pythonには科学技術計算のためのライブラリであるSciPyが用意されており,Anacondaをインストールすれば標準で使うことができる. ボロノイ領域の計算には,scipy.spatialモジュールに含まれるVoronoiクラスおよびvoronoi_plot_2d関数を用いる. まずはこれらを以下のようにインポートする.

from scipy.spatial import Voronoi, voronoi_plot_2d

ボロノイ領域の計算と描画の手順は以下の通りである:

  1. ボロノイ領域を計算したい母点の座標を取得する

  2. Voronoiクラスを用いてオブジェクト(インスタンス)を生成する

    vor = Voronoi(xy)

  3. voronoi_plot_2d関数を用いてボロノイ領域を描画する

  4. 生成したオブジェクトvorの属性やメソッドを用いてボロノイ領域の情報を取得する

母点の生成

母点の座標はNumPy配列の形で第0列に\(x\)座標,第1列に\(y\)座標となるように用意する. 以下ではランダムに5つの母点を生成しxyという変数に読み込む.

xy = np.random.rand(5, 2)
xy
array([[0.674, 0.859],
       [0.421, 0.408],
       [0.235, 0.914],
       [0.577, 0.236],
       [0.182, 0.099]])

Voronoiクラスによるオブジェクトの生成

生成した母点の座標xyをscipy.spatialからインポートしたVoronoiクラスに読み込んでvorオブジェクトを生成する.

# ボロノイ分割の計算(オブジェクトの生成)
vor = Voronoi(xy)

ボロノイ領域の描画

ボロノイ領域の描画にはvoronoi_plot_2d関数を用いる. 引数には生成したvorオブジェクトを渡す.

fig = voronoi_plot_2d(vor)
../_images/10985294fa3ee7de3b78595396007101f0277dd9a1dc32e25c9729324e81fc43.png

ボロノイ領域の情報の取得

生成したvorオブジェクトの属性を用いることで,ボロノイ領域の様々な情報を取得できる.

# 母点の座標
vor.points
array([[0.674, 0.859],
       [0.421, 0.408],
       [0.235, 0.914],
       [0.577, 0.236],
       [0.182, 0.099]])
# ボロノイ点の座標
vor.vertices
array([[-0.046,  0.523],
       [ 0.431,  0.699],
       [ 0.73 ,  0.531],
       [ 0.367,  0.203]])

ボロノイ線の情報はvor.ridge_verticesにより,両端にあるボロノイ点の番号として取得できる. この番号は,vor.verticesのインデックスに対応しており,ボロノイ点が無限遠の場合は-1となる.

# ボロノイ線リスト(vor.verticesのインデックスで表現)
# -1は無限に伸びるボロノイ線のを表す
vor.ridge_vertices
[[-1, 0], [-1, 1], [0, 1], [-1, 2], [2, 3], [-1, 3], [1, 2], [0, 3]]

この例の場合,1つ目のボロノイ線は[-1, 0]なので,0番目のボロノイ点が無限遠まで延びることが分かる. 以下のように無限遠点を除くボロノイ線を取得しておくと便利である.

# ボロノイ線の両端にあるボロノイ点の座標
ind_rv = np.array(vor.ridge_vertices)
ind_rv[~np.any(ind_rv == -1, axis=1)]
vor.vertices[ind_rv]
array([[[ 0.367,  0.203],
        [-0.046,  0.523]],

       [[ 0.367,  0.203],
        [ 0.431,  0.699]],

       [[-0.046,  0.523],
        [ 0.431,  0.699]],

       [[ 0.367,  0.203],
        [ 0.73 ,  0.531]],

       [[ 0.73 ,  0.531],
        [ 0.367,  0.203]],

       [[ 0.367,  0.203],
        [ 0.367,  0.203]],

       [[ 0.431,  0.699],
        [ 0.73 ,  0.531]],

       [[-0.046,  0.523],
        [ 0.367,  0.203]]])

ボロノイ線と同様にして,vor.regionsを用いると,各母点のボロノイ領域を構成するボロノイ点のリストを取得することができる:

# 各ボロノイ領域を構成するボロノイ点のインデックス
vor.regions
[[1, -1, 0], [3, 2, -1], [], [2, 1, -1], [3, 0, 1, 2], [3, 0, -1]]

トラッキングデータへの応用

サッカーのトラッキングデータからボロノイ領域を描画するには,特定のフレームにおける選手の座標を取得し,それを母点としてVoronoiクラスのオブジェクトを生成すれば良い. ただし,ボロノイ領域の描画にvoronoi_plot_2dをそのまま用いると,無限に延びるボロノイ線が途中で切れてしまうという問題が発生する. そこで,ここではvoronoi_plot_2dのソースコードを参考に,独自の描画関数my_voronoi_plot_2dを以下のように作成する.

def my_voronoi_plot_2d(vor, fig, ax):

    # ボロノイ点の描画
    ax.plot(vor.vertices[:, 0], vor.vertices[:, 1], '.')

    # ボロノイ線の描画
    center = vor.points.mean(axis=0)  # 母点の重心
    for pointidx, simplex in zip(vor.ridge_points, vor.ridge_vertices):
        simplex = np.asarray(simplex)

        # 有限なボロノイ線
        if np.all(simplex >= 0): # 両端のボロノイ点が共に有限
            ax.plot(vor.vertices[simplex, 0], vor.vertices[simplex, 1], 'k--')

        # 無限に延びるボロノイ線
        else: # 両端のボロノイ点のどちらかが無限

            # 有限なボロノイ点
            i = simplex[simplex >= 0][0]

            # ボロノイ線の両脇にある母点を結んだベクトル(ドロネー線)
            t = vor.points[pointidx[1]] - vor.points[pointidx[0]]
            t = t / np.linalg.norm(t)

            # t(ドロネー線)に直行するベクトル
            n = np.array([-t[1], t[0]])

            # tの中点
            midpoint = vor.points[pointidx].mean(axis=0)

            # 無限遠方のボロノイ点
            pm = np.sign(np.dot(midpoint - center, n)) # 符号
            far_point = vor.vertices[i] + 1000 * pm * n  # 無限遠点の座標

            ax.plot([vor.vertices[i,0], far_point[0]], [vor.vertices[i,1], far_point[1]], 'k--')

my_voronoi_plot_2d関数は,vorオブジェクトとmatplotlibのfig, axオブジェクトを読み込み,ボロノイ点とボロノイ線を描画する. ただし,母点の座標はmatplotlibで描画する必要がある. 以下は,トラッキングデータから第\(i\)フレームの座標を取得し,ボロノイ領域を描画する例である.

# トラッキングデータの読み込み
X = pd.read_csv('./x_1st.csv', encoding='utf-8', index_col=0)
Y = pd.read_csv('./y_1st.csv', encoding='utf-8', index_col=0)

# 第iフレームの座標取得
i=5000
x, y = X.loc[i], Y.loc[i]
xy = np.vstack([x, y]).T

# ボロノイ領域の計算(オブジェクトの生成)
vor = Voronoi(xy)

# ボロノイ領域の描画
fig, ax = plt.subplots(figsize=(3.5, 3))
my_voronoi_plot_2d(vor, fig, ax)

# 母点の描画
ax.plot(vor.points[:, 0], vor.points[:, 1], 'ko', mfc='None')

ax.set_xlim(0, 105); ax.set_ylim(0, 68)
ax.set_xticks([0, 105])
ax.set_yticks([0, 68])
ax.set_aspect('equal')
../_images/82dd31768cbf6137ce7b21eef9e6ebb6156f9c8f2040a8c58bbdc6621fac69fb.png

ドロネーネットワーク#

ある程度幅のある時間帯から選手の平均位置を求めてフォーメーションを可視化するには重心系で平均位置と標準偏差を求めれば良い. では,特定の時刻においてフォーメーションを定量化・可視化するにはどうすればよいだろうか? 各時刻において4-4-2や3-4-3などの数字の組を割り当てるのも一つの方法かもしれないが,実はもっと便利な方法がある. それが以下に説明するドロネーネットワークである.

個体\(p_{i}\)\(p_{j}\)のボロノイ領域が隣接しているときにこれらの個体同士を線で結ぶと,下のような図が作成できる. これをドロネー図あるいはドロネーネットワークと呼ぶ. 下図を見て分かるように,ドロネーネットワークは各母点を頂点とする三角形に分割できるので,ドロネー三角形分割と呼ぶこともある. ドロネーネットワークは線が張られた個体間に1,その他に0を割り当てた隣接行列によって定量化される.

ドロネーネットワークは平面において隣接関係を定義する方法として知られている. そこで,チームスポーツにおけるフォーメーションを「選手同士の隣接関係」と捉えると,ドロネーネットワークによってフォーメーションを定量化することができる. これにより,フォーメーションの可視化や時間変化の解析など様々な応用が期待される.

../_images/delaunay.png

図 3 ドロネーネットワークの例#

scipy.spatialにはドロネーネットワークを計算・描画するためのDelaunayクラスとdelaunay_plot_2dが用意されている. まずはこれらを以下のようにインポートする.

from scipy.spatial import Delaunay, delaunay_plot_2d

ドロネーネットワークの計算と描画の手順はボロノイ領域と同様である:

  1. ドロネーネットワークを計算したい母点の座標を取得する

  2. Delaunayクラスを用いてオブジェクトを生成する

    dt = Delaunay(xy)

  3. delaunay_plot_2d関数を用いてドロネーネットワークを描画する

  4. 生成したオブジェクトdtの様々な属性やメソッドを用いてドロネーネットワーク領域の情報を取得する

母点の生成

母点の座標はNumPy配列の形で第0列に\(x\)座標,第1列に\(y\)座標となるように格納する. 以下ではランダムに10個の母点を生成しxyという変数に読み込んでいる.

# 母点の生成: [[x1, y1], [x2, y2], ... ,[xn, yn]]
N = 5
xy = np.random.rand(N, 2)

Delaunayクラスによるオブジェクトの生成

生成した母点の座標xyをscipy.spatialからインポートしたDelaunayクラスに読み込んでdtオブジェクトを生成する.

# ドロネー分割の計算
dt = Delaunay(xy)

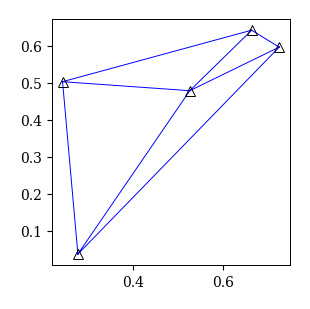

ドロネーネットワークの描画

scipyにはドロネーネットワークを描画するdelaunay_plot_2d関数が用意されており,ソースコードにアクセスできる. ここでは,ボロノイ領域と同様に,このソースコードを少し改変したmy_delaunay_plot_2d関数を以下のように作成し使用する.

def my_delaunay_plot_2d(dt, fig, ax):
    x, y = dt.points.T
    ax.triplot(x, y, dt.simplices.copy(), color='b', linestyle='-')
# プロット
fig, ax = plt.subplots(figsize=(3, 3))
my_delaunay_plot_2d(dt, fig, ax)
ax.plot(xy[:, 0], xy[:, 1], 'k^', mfc='None', ms=7)
[<matplotlib.lines.Line2D at 0x3172a9b50>]
../_images/42ca458271a7d558aa66af28c48f553600086e61914a8780238ca46baea9c93e.png

ドロネーネットワークの情報の取得

# 母点の座標の取得
dt.points
array([[0.242, 0.503],
       [0.276, 0.037],
       [0.663, 0.642],
       [0.525, 0.479],
       [0.725, 0.596]])
# 各三角形を構成する母点のインデックス
ind_spx = dt.simplices

# 0番目の三角形を構成する3つの母点の座標
xy[ind_spx[0]]
array([[0.276, 0.037],
       [0.525, 0.479],
       [0.242, 0.503]])
# 隣接行列の作成
A = np.zeros([N, N])
indices, indptr = dt.vertex_neighbor_vertices
for k in range(N):
    nbr = indptr[indices[k]:indices[k+1]] # k番目の母点の隣接点
    A[k][nbr] = 1
A
array([[0., 1., 1., 1., 0.],
       [1., 0., 0., 1., 1.],
       [1., 0., 0., 1., 1.],
       [1., 1., 1., 0., 1.],
       [0., 1., 1., 1., 0.]])

トラッキングデータへの応用

サッカーのトラッキングデータからドロネーネットワークを描画するには,特定のフレームにおける選手の座標を取得し,それを母点としてDelaunayクラスのオブジェクトを生成すれば良い.

df_x = pd.read_csv('./x_1st.csv', encoding='utf-8', index_col=0)
df_y = pd.read_csv('./y_1st.csv', encoding='utf-8', index_col=0)

# 第iフレームの座標取得
i=2000
x, y = df_x.loc[i], df_y.loc[i]
xy = np.vstack([x, y]).T

# ドロネーネットワークの計算
dt = Delaunay(xy)

# ボロノイ領域の計算
vor = Voronoi(xy)

以下はドロネーネットワークとボロノイ領域を同時に描画する例である.

fig, ax = plt.subplots(figsize=(4, 4))

# 母点
ax.plot(vor.points[:, 0], vor.points[:, 1], 'k>', mfc='None', ms=7)

# ボロノイ領域
my_voronoi_plot_2d(vor, fig, ax)

# ドロネーネットワーク
my_delaunay_plot_2d(dt, fig, ax)

ax.set_xlim(0, 105); ax.set_ylim(0, 68)
ax.set_aspect('equal')
../_images/02eb0677ff9af79d4686e8996f1a33a7157459e28e53732e9af4fce6dadee359.png
